त्वरित विवरण:
प्रकार: K, N, E, J, T
ब्रांड: लीडकिन
कोर संख्याः 2, 4, 6
व्यासः 0.5 मिमी से 12.7 मिमी तक
उपयोगः थर्मोकपल बनाने के लिए
इन्सुलेटरः 99.6% उच्च शुद्धता MgO
नमूना समय बनाना: सभी प्रकार स्टॉक में
व्यापार शब्द: एफओबी, एक्सडब्ल्यू, सीआईएफ, सीएफआर
भुगतान की अवधिः टी/टी, वेस्टर्न यूनियन, एल/सी
शीट सामग्रीः SS321(SS304), SS316
अनुप्रयोगः थर्मोकपल और उपकरण मशीन के साथ कनेक्शन
कंडक्टर सामग्रीः NiCr-NiSi,NiCrSi-NiSi), NiCr-Konstantan, Fe-Konstantan, Cu-Konstanta
नामःफैक्टरी प्रत्यक्ष प्रकार 2/4/6/8 कोर खनिज अछूता केबल K/N/E/J/T Mi केबल थर्मोकपल के लिए
शीट वायर प्रकार K के लिए प्रकार
| उत्पाद का नाम | कोड | प्रकार | शैथ सामग्री | Dia के बाहर. | तापमान |
| NiCr-NiSi/NiCr-NiAl | के.के. | क | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCrSi-NiSi | एन.के. | एन | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCr-Konstantan | ई.के. | ई | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| फे-कॉन्स्टेंटन | जेके | J | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| कु-कॉन्स्टेंटन | टीके | टी | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| RhPt10-Ph | एसके | एस | इनकोनेल६०० | 6.0-12.7 | 1100 |
शीट वायर प्रकार K के लिए सटीकता
| प्रकार | वर्ग I | वर्ग II | |||
| सटीकता | तापमान सीमा | सटीकता | तापमान सीमा | ||
| क | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C | |
| ±0.4% | 375°C-1000°C | ±0.75% | 375°C-1000°C | ||
| एन | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C | |
| ±0.4% | 375°C-1000°C | ±0.75% | 375°C-1000°C | ||
| ई | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C | |
| ±0.4% | 375°C-800°C | ±0.75% | 375°C-800°C | ||
| J | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C | |
| ±0.4% | 375°C-800°C | ±0.75% | 375°C-800°C | ||
| टी | ±0.5°C | -40~125°C | ±1.0°C | -40~125°C | |
| ±0.4% | 125°C-350°C | ±0.75% | 125°C-350°C | ||
| एस | 0-1100°C | ±1.0°C | 0-1100°C | ±1.5°C | |
खनिज अछूता थर्मोकपल केबल (एमआई केबल) एक विशेष प्रकार का थर्मोकपल केबल है जिसे उच्च तापमान और कठोर वातावरण के लिए डिज़ाइन किया गया है।यहाँ एमआई थर्मोकपल्स केबलों की कुछ प्रमुख विशेषताएं और लाभ दिए गए हैं:
विशेषताएं:
निर्माण:
खनिज इन्सुलेशन: केबल में थर्मोकपल तार होते हैं जो ठोस खनिज इन्सुलेशन, आमतौर पर मैग्नीशियम ऑक्साइड (MgO) के साथ इन्सुलेट होते हैं।यह उत्कृष्ट ताप प्रवाहकता और विद्युत इन्सुलेशन प्रदान करता है.
धातु आवरणः तारों को आमतौर पर धातु के आवरण (जैसे स्टेनलेस स्टील या अनकोल) में संलग्न किया जाता है जो भौतिक क्षति और रासायनिक संक्षारण से बचाता है।
कॉम्पैक्ट डिजाइन: निर्माण अन्य प्रकार के थर्मोकपल केबलों की तुलना में एक छोटे व्यास के लिए अनुमति देता है।
तापमान सीमाः
एमआई केबल अत्यधिक तापमान में काम कर सकते हैं, अक्सर 1200°C (2192°F) या उससे अधिक तक, उपयोग की जाने वाली सामग्रियों के आधार पर।
स्थायित्वः
मजबूत निर्माण एमआई केबलों को घर्षण, नमी और विभिन्न रसायनों के लिए प्रतिरोधी बनाता है, जिससे वे औद्योगिक अनुप्रयोगों के लिए उपयुक्त होते हैं।
सटीकता:
एमआई थर्मोकपल्स न्यूनतम थर्मल लेग और स्थिर इन्सुलेशन गुणों के कारण अत्यधिक सटीक तापमान रीडिंग प्रदान करते हैं।
लचीलापन:
यद्यपि वे मजबूत हैं, एमआई केबलों को लचीला बनाया जा सकता है, जो संकीर्ण स्थानों में आसान स्थापना की अनुमति देता है।
1आवेदन
थर्मोकपल खनिज अछूता केबल व्यापक रूप से उद्योग में लागू होता है, महत्वपूर्ण उपकरणों की शक्ति और नियंत्रण सर्किट के लिए उपयोग किया जाता है, जैसे कि तापमान मापने वाले उपकरण;उच्च तापमान जांच निर्माण के लिए एक सिद्ध विकल्प.
औद्योगिक प्रक्रियाएंः विभिन्न उद्योगों जैसे पेट्रोकेमिकल, बिजली उत्पादन और धातु विज्ञान में उपयोग किया जाता है, जहां उच्च तापमान माप महत्वपूर्ण हैं।
भट्टियाँ और ओवन: उच्च तापमान पर काम करने वाले भट्टियों, ओवनों और भट्टियों में अनुप्रयोगों के लिए आदर्श।
एयरोस्पेस और ऑटोमोबाइल उद्योगः ऐसे वातावरण में उपयोग किया जाता है जहां सटीक तापमान माप महत्वपूर्ण है।
स्थापना और हैंडलिंग:
समापनः एमआई केबलों को विभिन्न तरीकों से समाप्त किया जा सकता है, जिसमें उन्हें कनेक्टर या जंक्शन बॉक्स में फिट करना शामिल है।
झुकने की त्रिज्या: जबकि एमआई केबल लचीले होते हैं, फिर भी उनके पास एक न्यूनतम झुकने की त्रिज्या होती है जिसे क्षति से बचने के लिए स्थापना के दौरान पालन किया जाना चाहिए।
लाभः
सुरक्षा: धातु का आवरण विद्युत हस्तक्षेप से बचाता है और शॉर्ट सर्किट के जोखिम को कम करता है।
दीर्घायु: मानक थर्मोकपल केबलों की तुलना में उपयोग की जाने वाली सामग्रियों की स्थायित्व लंबी सेवा जीवन सुनिश्चित करती है।
2निर्माण
यह एक या अधिक तार कंडक्टरों को एक गोल तांबे के ट्यूब के अंदर रखकर और बीच के स्थानों को सूखे मैग्नीशियम ऑक्साइड पाउडर से भरकर बनाया जाता है।
उसके बाद संपूर्ण इकट्ठा रोलर्स के बीच दबाया जाता है ताकि इसके व्यास को कम किया जा सके (और इसकी लंबाई बढ़ाई जा सके) ।
एक खनिज-अछूता (एमआई) थर्मोकपल केबल विभिन्न औद्योगिक अनुप्रयोगों में तापमान माप के लिए उपयोग की जाने वाली एक विशेष प्रकार की केबल है।इसमें दो भिन्न धातु के तार (आमतौर पर अलग-अलग मिश्र धातु) होते हैं जो एक थर्मोकपल जंक्शन बनाने के लिए एक छोर पर एक साथ जुड़े होते हैंइसके बाद इस जंक्शन को एक खनिज इन्सुलेशन सामग्री, आमतौर पर मैग्नीशियम ऑक्साइड (एमजीओ) के अंदर बंद कर दिया जाता है, जो विद्युत इन्सुलेशन और यांत्रिक सुरक्षा प्रदान करता है।
खनिज इन्सुलेशन थर्मोकपल तारों के चारों ओर कसकर पैक किया जाता है, जिससे तारों और बाहरी आवरण के बीच अच्छी थर्मल चालकता सुनिश्चित होती है।बाहरी आवरण आमतौर पर जंग प्रतिरोधी सामग्री जैसे स्टेनलेस स्टील या Inconel से बना होता है.
एमआई निर्माण थर्मोकपल अनुप्रयोगों के लिए कई फायदे प्रदान करता है। यह उच्च तापमान, यांत्रिक तनाव और पर्यावरणीय खतरों के लिए उत्कृष्ट प्रतिरोध प्रदान करता है।खनिज इन्सुलेशन ऑक्सीकरण से थर्मोकपल तारों की रक्षा करने में मदद करता है, प्रदूषण और नमी का प्रवेश, सटीक और विश्वसनीय तापमान माप सुनिश्चित करता है।
खनिज-अछूता थर्मोकपल केबलों को विशिष्ट तापमान सीमाओं और पर्यावरणीय परिस्थितियों के अनुरूप विभिन्न तार सामग्री और आवरण आकारों के साथ अनुकूलित किया जा सकता है।इनका उपयोग आमतौर पर पेट्रोकेमिकल जैसे उद्योगों में किया जाता है।, बिजली उत्पादन, धातु प्रसंस्करण और एयरोस्पेस, जहां सटीक और मजबूत तापमान माप की आवश्यकता होती है।

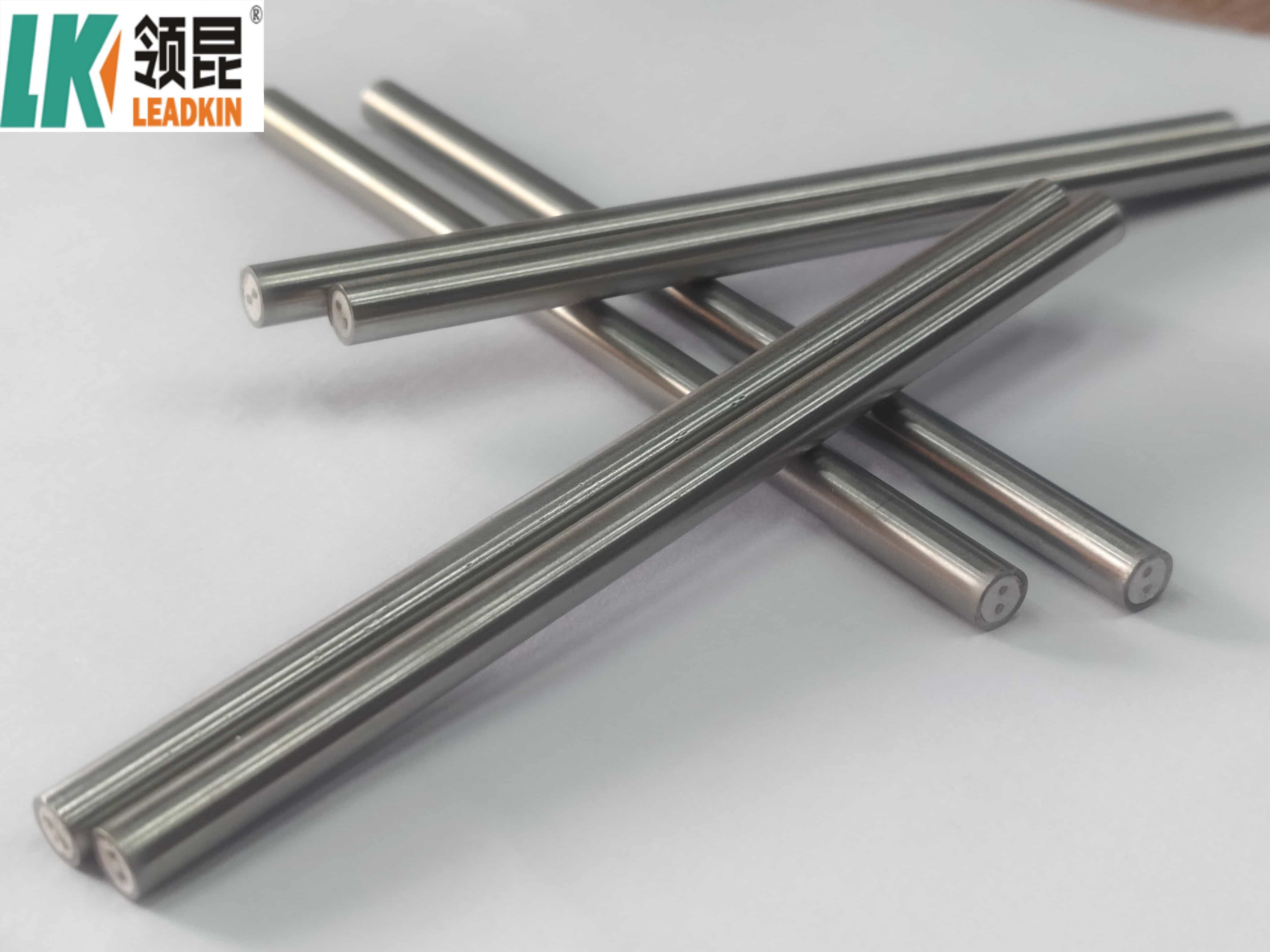

उत्पाद चित्र
कंपनी की जानकारी:
A. मुख्य उत्पाद
B. पैकेज
हम उच्च अछूता प्रतिरोध सुनिश्चित करने के लिए गर्मी सिकुड़ने पाइप और प्लास्टिक की फिल्म जोड़ते हैं।
मार्किंग नोट्स को छोड़कर, हमारे पास प्रत्येक कॉइल केबल के लिए पास कार्ड और परीक्षण रिपोर्ट भी है।
सी. प्रदर्शनी
उत्पाद लाभः
1:उच्च तापमान प्रतिरोध, लचीला, संक्षारण विरोधी, तेज और सटीक तापमान माप।
2उच्च तापमान प्रतिरोधी विस्तार तार
3:संदर्भ की लंबाई अनुकूलित की जा सकती है, जांच को मोड़ दिया जा सकता है।
4:स्वतंत्र झुकना, उच्च तापमान प्रतिरोध, लंबी सेवा जीवन, तेजी से प्रतिक्रिया गति, स्थिर वसंत।
5उच्च परिशुद्धता तापमान नियंत्रण जांच.
6त्वरित प्रतिक्रिया.
