प्रकारःK/N/E/J/T/S/R/B
उत्पत्ति का स्थान: झेजियांग, चीन (महाद्वीप)
सटीकताः I-0.4%t, II-0.75%t, III-1.5%t
कोर संख्याः 2,3,4,6
अकार्बनिक खनिज अछूता सीसा सामग्रीः Ni, Cu
इन्सुलेटरः 99.6% उच्च शुद्धता MgO
प्रमाणपत्र:आईएसओ9001, आईएटीएफ 16949 CE
अनुप्रयोगः थर्मोकपल और उपकरण मशीन के साथ कनेक्शन
शीट सामग्रीः 0Cr18Ni10Ti,SS304S, SS316L, SS316, Cu
शीथ व्यास (मिमी): φ3.0, φ4.0, φ6.0, φ8.0
| उत्पाद का नाम | कोड | प्रकार | शैथ सामग्री | Dia के बाहर. | तापमान |
| NiCr-NiSi/NiCr-NiAl | के.के. | क | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCrSi-NiSi | एन.के. | एन | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCr-Konstantan | ई.के. | ई | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| फे-कॉन्स्टेंटन | जेके | J | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| कु-कॉन्स्टेंटन | टीके | टी | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| RhPt10-Ph | एसके | एस | इनकोनेल६०० | 6.0-12.7 | 1100 |
बख्तरबंद थर्मोकपल्स के सेवा जीवन और तापमान सीमा पर विभिन्न तापमान मापने वाले माध्यमों और सेवा स्थितियों का प्रभाव पड़ता है, तालिका में दिए गए डेटा केवल अनुशंसित डेटा हैं।
| प्रकार | वर्ग I | वर्ग II | ||
| सटीकता | तापमान सीमा | सटीकता | तापमान सीमा | |
| क | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-1000°C | ±0.75% | 375°C-1000°C | |
| एन | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-1000°C | ±0.75% | 375°C-1000°C | |
| ई | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-800°C | ±0.75% | 375°C-800°C | |
| J | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-800°C | ±0.75% | 375°C-800°C | |
| टी | ±0.5°C | -40~125°C | ±1.0°C | -40~125°C |
| ±0.4% | 125°C-350°C | ±0.75% | 125°C-350°C | |
| एस | 0-1100°C | ±1.0°C | 0-1100°C | ±1.5°C |

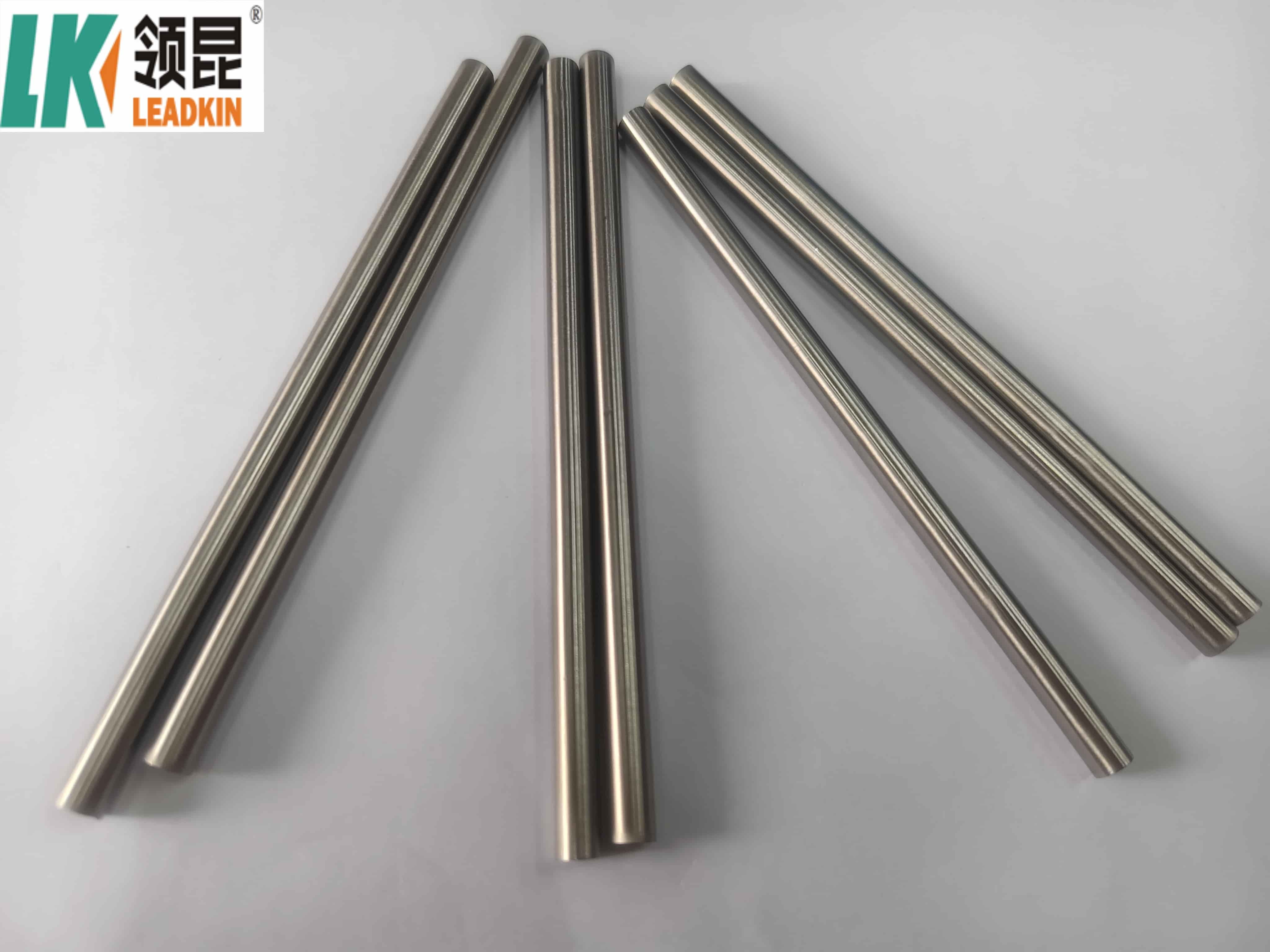

थर्मोकप्ल और उपकरण मशीन कनेक्शन के लिए खनिज अछूता धातु कवर केबल
अवलोकन: खनिज अछूता धातु आवरण (एमआई) केबल विशेष रूप से कठोर वातावरण और उच्च तापमान अनुप्रयोगों में उपयोग के लिए डिज़ाइन किए गए उच्च प्रदर्शन केबल का एक प्रकार है।वे अपनी स्थायित्व के कारण विभिन्न औद्योगिक सेटिंग्स में थर्मोकपल कनेक्शन और इंस्ट्रुमेंटेशन के एकीकरण के लिए विशेष रूप से उपयुक्त हैं, विश्वसनीयता और उत्कृष्ट ताप प्रवाहकता।
प्रमुख विशेषताएं:
निर्माण:
धातु आवरणः आम तौर पर स्टेनलेस स्टील, तांबा या अन्य मिश्र धातुओं से बना होता है, जो आर्द्रता, रसायनों और भौतिक प्रभावों जैसे पर्यावरणीय तनाव के खिलाफ मजबूत यांत्रिक सुरक्षा प्रदान करता है।
खनिज इन्सुलेशनः इन्सुलेशन आमतौर पर मैग्नीशियम ऑक्साइड (MgO) पाउडर से बना होता है, जो उत्कृष्ट डाइलेक्ट्रिक गुणों और थर्मल चालकता प्रदान करता है,सटीक तापमान माप के लिए महत्वपूर्ण.
कंडक्टर: आमतौर पर थर्मोइलेक्ट्रिक सामग्री (जैसे, तांबा, कॉन्स्टैंटन या अन्य मिश्र धातु) से बने होते हैं जो थर्मोकपल जंक्शन बनाते हैं या अन्य उपकरणों को जोड़ते हैं।
प्रदर्शनः
उच्च तापमान प्रतिरोधः एमआई केबल अत्यधिक तापमान (१००° सेल्सियस या उससे अधिक) का सामना कर सकते हैं, जिससे वे भट्टियों, हीट एक्सचेंजर और अन्य उच्च-तापीय वातावरण में अनुप्रयोगों के लिए आदर्श होते हैं।
कम थर्मल बहाव: अकार्बनिक इन्सुलेशन का उपयोग थर्मल बहाव को कम करता है, स्थिर और सटीक तापमान रीडिंग सुनिश्चित करता है।
विद्युत अलगाव: एमजीओ अलगाव उत्कृष्ट विद्युत अलगाव प्रदान करता है, शोर को कम करता है और तापमान माप की सटीकता में सुधार करता है।
लाभः
स्थायित्व: मजबूत धातु की आवरण भौतिक क्षति से बचाता है, जिससे एमआई केबल कठोर औद्योगिक वातावरण में उपयोग के लिए उपयुक्त होते हैं।
संक्षारण प्रतिरोध: धातु के आवरण, विशेषकर स्टेनलेस स्टील, संक्षारण के प्रति उत्कृष्ट प्रतिरोध प्रदान करते हैं, जिससे केबल का जीवनकाल बढ़ जाता है।
बहुमुखी प्रतिभाः एमआई केबलों का उपयोग विभिन्न थर्मोकपल प्रकारों (जैसे, प्रकार के, जे, टी, आदि) के लिए किया जा सकता है और विभिन्न उपकरण अनुप्रयोगों के लिए अनुकूलित किया जा सकता है।
आर्द्रता और रासायनिक प्रतिरोध: डिजाइन आर्द्रता के प्रवेश और रसायनों के संपर्क में आने से बचाता है, कठिन परिस्थितियों में विश्वसनीय प्रदर्शन सुनिश्चित करता है।
हम उच्च अछूता प्रतिरोध सुनिश्चित करने के लिए गर्मी सिकुड़ने पाइप और प्लास्टिक की फिल्म जोड़ते हैं।
मार्किंग नोट्स को छोड़कर, हमारे पास प्रत्येक कॉइल केबल के लिए पास कार्ड और परीक्षण रिपोर्ट भी है।
हमारे पास उच्च गुणवत्ता वाले पेशेवर उत्पाद हैं, साथ ही उन्नत उत्पाद लाइनें और उपकरण हैं।सभी उत्पाद अंतरराष्ट्रीय गुणवत्ता मानकों का अनुपालन करते हैं और दुनिया भर के विभिन्न बाजारों में बहुत सराहना की जाती है।बाजार की बढ़ती मांगों के साथ-साथ, हम उत्पादन प्रणालियों में सुधार, गुणवत्ता में सुधार के लिए उत्पादों को अपडेट करके ग्राहकों को लगातार संतुष्ट करते हैं।
1सटीक उद्धरण।
2- मूल्य, व्यापार अवधि, लीड समय, भुगतान अवधि आदि की पुष्टि करें।
3. लीडकिन बिक्री लीडकिन मुहर के साथ प्रोफार्मा चालान भेजें।
4ग्राहक जमा के लिए भुगतान की व्यवस्था करता है और हमें बैंक स्लिप भेजता है।
5मध्य उत्पादन-प्रोडक्शन लाइन को दिखाने के लिए तस्वीरें भेजें जिसमें आप अपने उत्पादों को देख सकते हैं। अनुमानित वितरण समय की पुष्टि करें।
6. उत्पादन-महा उत्पादन उत्पादों की तस्वीरें समाप्त करें।
7ग्राहक शेष राशि का भुगतान करते हैं और लीडकिन माल भेजता है। ट्रैकिंग नंबर को सूचित करें और ग्राहकों के लिए स्थिति की जांच करें।
8जब आप माल प्राप्त करते हैं और उनसे संतुष्ट हो जाते हैं तो आदेश पूरी तरह से समाप्त हो जाता है।
9गुणवत्ता, सेवा, बाजार प्रतिक्रिया और सुझाव के बारे में लीडकिन को प्रतिक्रिया दें। और हम बेहतर करेंगे।
1थर्मोकपल्स का उपयोग करने के क्या फायदे हैं?
व्यापक तापमान सीमा।
तेजी से प्रतिक्रिया समय।
सरल और मजबूत डिजाइन।
अपेक्षाकृत सस्ता।
अत्यधिक परिस्थितियों सहित विभिन्न वातावरणों में इस्तेमाल किया जा सकता है।
2थर्मोकपल्स के क्या नुकसान हैं?
गैर-रैखिक आउटपुट, जिसे कैलिब्रेशन की आवश्यकता होती है।
सटीकता अन्य तापमान सेंसर (जैसे आरटीडी) की तुलना में कम हो सकती है।
सटीक माप के लिए संदर्भ जंक्शन मुआवजे की आवश्यकता होती है।
विद्युत चुम्बकीय हस्तक्षेप के लिए संवेदनशील।
