थर्मोकप्ल और उपकरण मशीन कनेक्शन के लिए खनिज अछूता धातु कवर केबल
| Core: | 2,3,4,6 | Insulation: | एम जी ओ |
| Warranty: | 1 वर्ष | Temperature Range: | 200℃-1000℃ |
| Accuracy: | कक्षा I、II、III | Outside Dia: | 0.5-12.7 मिमी |
| Package: | Carton. गत्ते का डिब्बा। Pallet चटाई | Function: | तापमान परीक्षण |
| Cable Length: | 1-5 मी या अनुकूलित | Thermocouple Type: | के/एन/ई/जे/टी/एस/आर/बी |
| High Light: | खनिज अछूता थर्मोकपल केबल,धातु से घिरा उपकरण केबल,उच्च तापमान एमआईएमएस केबल |
||
त्वरित विवरण:
प्रकारःK/N/E/J/T/S/R/B
उत्पत्ति का स्थान: झेजियांग, चीन (महाद्वीप)
सटीकताः I-0.4%t, II-0.75%t, III-1.5%t
कोर संख्याः 2,3,4,6
अकार्बनिक खनिज अछूता सीसा सामग्रीः Ni, Cu
इन्सुलेटरः 99.6% उच्च शुद्धता MgO
प्रमाणपत्र:आईएसओ9001, आईएटीएफ 16949 CE
अनुप्रयोगः थर्मोकपल और उपकरण मशीन के साथ कनेक्शन
शीट सामग्रीः 0Cr18Ni10Ti,SS304S, SS316L, SS316, Cu
शीथ व्यास (मिमी): φ3.0, φ4.0, φ6.0, φ8.0
शीट वायर टाइप K के लिए प्रकारः
| उत्पाद का नाम | कोड | प्रकार | शैथ सामग्री | Dia के बाहर. | तापमान |
| NiCr-NiSi/NiCr-NiAl | के.के. | क | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCrSi-NiSi | एन.के. | एन | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCr-Konstantan | ई.के. | ई | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| फे-कॉन्स्टेंटन | जेके | J | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| कु-कॉन्स्टेंटन | टीके | टी | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| RhPt10-Ph | एसके | एस | इनकोनेल६०० | 6.0-12.7 | 1100 |
बख्तरबंद थर्मोकपल्स के सेवा जीवन और तापमान सीमा पर विभिन्न तापमान मापने वाले माध्यमों और सेवा स्थितियों का प्रभाव पड़ता है, तालिका में दिए गए डेटा केवल अनुशंसित डेटा हैं।
शीट वायर प्रकार K के लिए सटीकता
| प्रकार | वर्ग I | वर्ग II | ||
| सटीकता | तापमान सीमा | सटीकता | तापमान सीमा | |
| क | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-1000°C | ±0.75% | 375°C-1000°C | |
| एन | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-1000°C | ±0.75% | 375°C-1000°C | |
| ई | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-800°C | ±0.75% | 375°C-800°C | |
| J | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-800°C | ±0.75% | 375°C-800°C | |
| टी | ±0.5°C | -40~125°C | ±1.0°C | -40~125°C |
| ±0.4% | 125°C-350°C | ±0.75% | 125°C-350°C | |
| एस | 0-1100°C | ±1.0°C | 0-1100°C | ±1.5°C |
इस उत्पाद के बारे मेंः
खनिज अछूता धातु आवरण (एमआईएमएस) केबल व्यापक रूप से उनके स्थायित्व, थर्मल प्रतिरोध,और कठोर वातावरण में काम करने की क्षमतायहाँ एमआईएमएस केबलों का एक व्यापक अवलोकन दिया गया है, विशेष रूप से थर्मोकॉपल और उपकरण मशीन कनेक्शन के संदर्भ मेंः
खनिज अछूता धातु से घिरा हुआ (एमआईएमएस) केबलों का अवलोकन
-
निर्माण:
- बाहरी आवरण: आम तौर पर स्टेनलेस स्टील या अन्य संक्षारण प्रतिरोधी धातुओं से बने होते हैं, जो यांत्रिक सुरक्षा और ग्राउंडिंग प्रदान करते हैं।
- इन्सुलेशन: मैग्नीशियम ऑक्साइड (एमजीओ) से बना है जो एक इन्सुलेटर के रूप में कार्य करता है और उच्च तापमान पर काम करने की अनुमति देता है।
- कंडक्टर: आम तौर पर थर्मोकपल तारों (जैसे, प्रकार K, J, T) या अन्य उपकरण तारों से बना होता है, आवेदन के आधार पर।
-
प्रमुख विशेषताएं:
- उच्च तापमान प्रतिरोध: एमआईएमएस केबल्स इस्तेमाल की गई सामग्री के आधार पर 900°C (1652°F) तक के तापमान का सामना कर सकते हैं।
- यांत्रिक शक्ति: धातु की आवरण भौतिक क्षति से बचाता है, जिससे वे औद्योगिक वातावरण के लिए उपयुक्त होते हैं।
- आर्द्रता और रासायनिक प्रतिरोध: धातु आवरण और एमजीओ इन्सुलेशन नमी और विभिन्न रसायनों के प्रति उत्कृष्ट प्रतिरोध प्रदान करते हैं।
- कम विद्युत शोर: एमआईएमएस केबलों में आम तौर पर कम विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) होता है, जो उन्हें संवेदनशील उपकरण अनुप्रयोगों के लिए आदर्श बनाता है।
अनुप्रयोग:
- ठोस अपशिष्ट जलानेवाला
- धातुओं का पाउडर सिंटर करना
- सिरेमिक सामग्रियों का आग लगाना
- गैस या तेल से चलने वाली भट्टियाँ
- ईंधन से चलने वाले हीट एक्सचेंजर
- बॉक्स ओवन
- परमाणु या हाइड्रोकार्बन आधारित ऊर्जा संयंत्र
- और कई और...
- शीथ केबलों का उपयोग विभिन्न अनुप्रयोगों में किया जाता है, जिनमें शामिल हैंः
- आवासीय वायरिंग
- वाणिज्यिक विद्युत प्रणालियाँ
- औद्योगिक मशीनरी
- विद्युत वितरण
- बाहरी प्रतिष्ठान
- भारी उपकरण
- पर्यावरण प्रतिरोधः
- कई शीथ केबलों को नमी, रसायनों, यूवी विकिरण और तापमान में उतार-चढ़ाव का सामना करने के लिए डिज़ाइन किया गया है, जिससे वे विभिन्न वातावरणों के लिए उपयुक्त हैं।
- शीट केबलों का चयन करते समय विचार करें:
- अनुप्रयोग आवश्यकताएं: विशिष्ट अनुप्रयोग के आधार पर, यांत्रिक सुरक्षा, पर्यावरणीय जोखिम और विद्युत आवश्यकताओं जैसे कारकों को ध्यान में रखते हुए, कवर केबल के प्रकार का चयन करें।
- मानकों का अनुपालनः सुनिश्चित करें कि केबल आपके क्षेत्र के लिए प्रासंगिक विद्युत संहिता और सुरक्षा मानकों (जैसे, संयुक्त राज्य अमेरिका में एनईसी) को पूरा करता है।
- वोल्टेज रेटिंगः यह सत्यापित करें कि केबल का वोल्टेज रेटिंग आपके आवेदन के लिए उपयुक्त है।
- स्थापना विधिः इस बात पर विचार करें कि केबल कैसे स्थापित किया जाएगा (जैसे, नलिका, प्रत्यक्ष दफन, आदि) और उस स्थापना विधि के अनुरूप एक शीट प्रकार चुनें।
- सारांश में, शीथ केबल विद्युत प्रतिष्ठानों में आवश्यक घटक हैं, जो व्यापक अनुप्रयोगों के लिए सुरक्षा, इन्सुलेशन और लचीलापन प्रदान करते हैं।

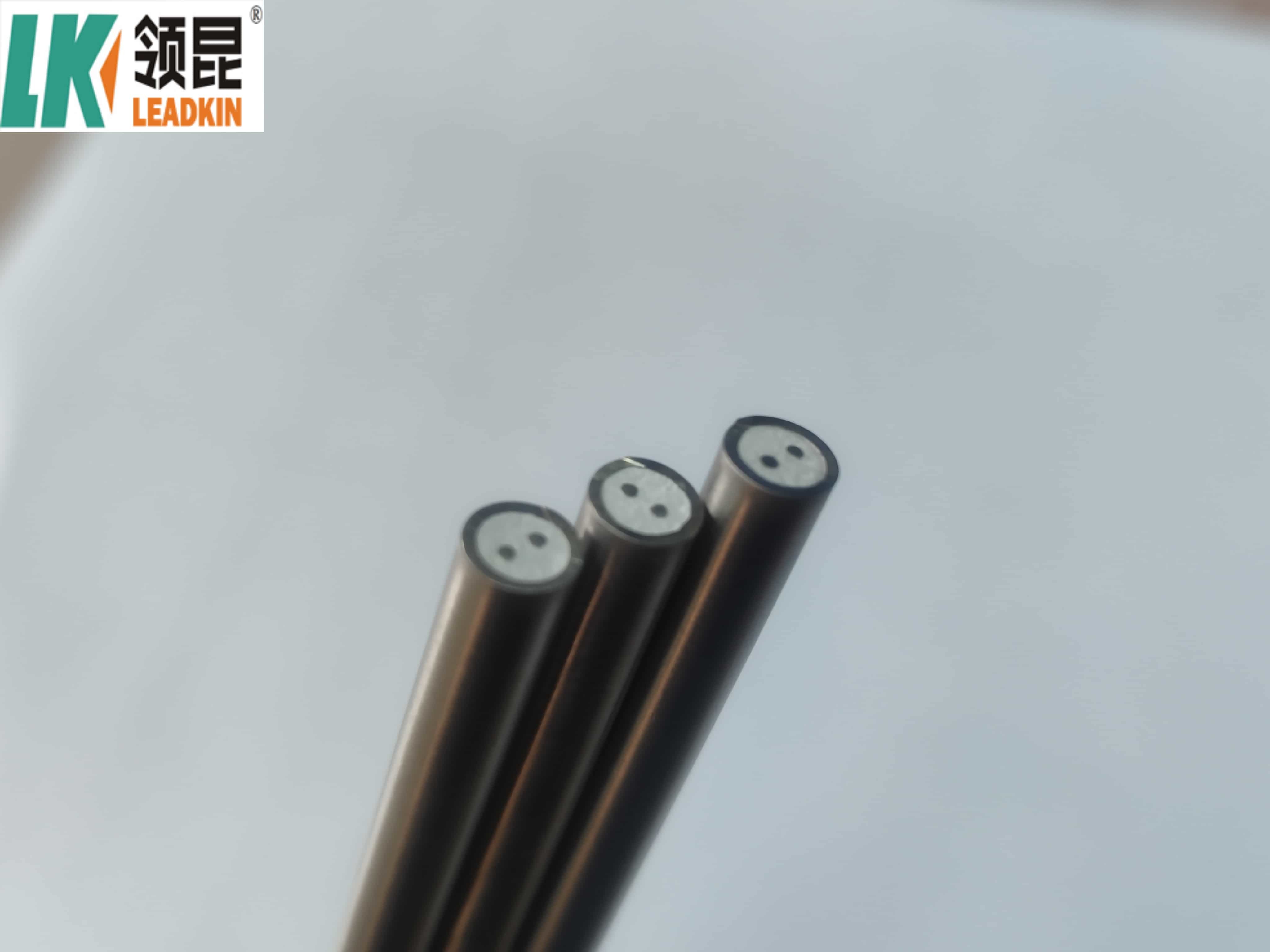

उत्पाद चित्र:
कंपनी की जानकारी:
A. मुख्य उत्पाद
B. पैकेज
हम उच्च अछूता प्रतिरोध सुनिश्चित करने के लिए गर्मी सिकुड़ने पाइप और प्लास्टिक की फिल्म जोड़ते हैं।
मार्किंग नोट्स को छोड़कर, हमारे पास प्रत्येक कॉइल केबल के लिए पास कार्ड और परीक्षण रिपोर्ट भी है।
C. Mi केबल उत्पादन लाइन
हमारे पास उच्च गुणवत्ता वाले पेशेवर उत्पाद हैं, साथ ही उन्नत उत्पाद लाइनें और उपकरण हैं।सभी उत्पाद अंतरराष्ट्रीय गुणवत्ता मानकों का अनुपालन करते हैं और दुनिया भर के विभिन्न बाजारों में बहुत सराहना की जाती है।बाजार की बढ़ती मांगों के साथ-साथ, हम उत्पादन प्रणालियों में सुधार, गुणवत्ता में सुधार के लिए उत्पादों को अपडेट करके ग्राहकों को लगातार संतुष्ट करते हैं।
आदेश सूचना:
1सटीक उद्धरण।
2- मूल्य, व्यापार अवधि, लीड समय, भुगतान अवधि आदि की पुष्टि करें।
3. लीडकिन बिक्री लीडकिन मुहर के साथ प्रोफार्मा चालान भेजें।
4ग्राहक जमा के लिए भुगतान की व्यवस्था करता है और हमें बैंक स्लिप भेजता है।
5मध्य उत्पादन-प्रोडक्शन लाइन को दिखाने के लिए तस्वीरें भेजें जिसमें आप अपने उत्पादों को देख सकते हैं। अनुमानित वितरण समय की पुष्टि करें।
6. उत्पादन-महा उत्पादन उत्पादों की तस्वीरें समाप्त करें।
7ग्राहक शेष राशि का भुगतान करते हैं और लीडकिन माल भेजता है। ट्रैकिंग नंबर को सूचित करें और ग्राहकों के लिए स्थिति की जांच करें।
8जब आप माल प्राप्त करते हैं और उनसे संतुष्ट हो जाते हैं तो आदेश पूरी तरह से समाप्त हो जाता है।
9गुणवत्ता, सेवा, बाजार प्रतिक्रिया और सुझाव के बारे में लीडकिन को प्रतिक्रिया दें। और हम बेहतर करेंगे।
1थर्मोकपल्स का उपयोग करने के क्या फायदे हैं?
व्यापक तापमान सीमा।
तेजी से प्रतिक्रिया समय।
सरल और मजबूत डिजाइन।
अपेक्षाकृत सस्ता।
अत्यधिक परिस्थितियों सहित विभिन्न वातावरणों में इस्तेमाल किया जा सकता है।
2थर्मोकपल्स के क्या नुकसान हैं?
गैर-रैखिक आउटपुट, जिसे कैलिब्रेशन की आवश्यकता होती है।
सटीकता अन्य तापमान सेंसर (जैसे आरटीडी) की तुलना में कम हो सकती है।
सटीक माप के लिए संदर्भ जंक्शन मुआवजे की आवश्यकता होती है।
विद्युत चुम्बकीय हस्तक्षेप के लिए संवेदनशील।
