प्रकारःK/N/E/J/T/S/R/B
उत्पत्ति का स्थान: झेजियांग, चीन (महाद्वीप)
सटीकताः I-0.4%t, II-0.75%t, III-1.5%t
कोर संख्याः एकल / डबल
इन्सुलेटरः 99.6% उच्च शुद्धता MgO
प्रमाणपत्र:आईएसओ9001, आईएटीएफ 16949 CE
अनुप्रयोगः थर्मोकपल और उपकरण मशीन के साथ कनेक्शन
कंडक्टर सामग्रीःNiCr-NiSi, NiCrSi-NiSi, NiCr-Konstantan, Fe-Konstantan, Cu-Konstantan
शीट सामग्रीः Inconel600, 0Cr18Ni10Ti,SS304S,SS316L,SS310,SS316,GH3030, GH3039, GH747
शीट व्यास (मिमी): 0.5 मिमी से 12.7 मिमी तकःφ0.5,φ1.0, φ1.5(1.6), φ2.0, φ3.0(3.2), φ4.0,φ5.0(4.8),φ6.0(6.4),φ8.0,φ127
| उत्पाद का नाम | कोड | प्रकार | शैथ सामग्री | Dia के बाहर. | तापमान |
| NiCr-NiSi/NiCr-NiAl | के.के. | क | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCrSi-NiSi | एन.के. | एन | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCr-Konstantan | ई.के. | ई | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| फे-कॉन्स्टेंटन | जेके | J | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| कु-कॉन्स्टेंटन | टीके | टी | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| RhPt10-Ph | एसके | एस | इनकोनेल६०० | 6.0-12.7 | 1100 |
बख्तरबंद थर्मोकपल्स के सेवा जीवन और तापमान सीमा पर विभिन्न तापमान मापने वाले माध्यमों और सेवा स्थितियों का प्रभाव पड़ता है, तालिका में दिए गए डेटा केवल अनुशंसित डेटा हैं।
| प्रकार | वर्ग I | वर्ग II | ||
| सटीकता | तापमान सीमा | सटीकता | तापमान सीमा | |
| क | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-1000°C | ±0.75% | 375°C-1000°C | |
| एन | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-1000°C | ±0.75% | 375°C-1000°C | |
| ई | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-800°C | ±0.75% | 375°C-800°C | |
| J | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-800°C | ±0.75% | 375°C-800°C | |
| टी | ±0.5°C | -40~125°C | ±1.0°C | -40~125°C |
| ±0.4% | 125°C-350°C | ±0.75% | 125°C-350°C | |
| एस | 0-1100°C | ±1.0°C | 0-1100°C | ±1.5°C |
एथर्मोकपल तापमान जांचथर्मोइलेक्ट्रिक प्रभाव (सीबेक प्रभाव) का उपयोग करके तापमान मापने के लिए उपयोग किया जाने वाला उपकरण है। इसमें एक सुरक्षात्मक जांच संरचना के अंदर स्थित एक थर्मोकप्ल सेंसर होता है,इसे विभिन्न औद्योगिक उपयोगों के लिए उपयुक्त बनाता है, वाणिज्यिक, और प्रयोगशाला अनुप्रयोगों। यहाँ एक विस्तृत टूटना हैः
थर्मोकपल सेंसर:
दो भिन्न धातु के तारों से बना (जैसे, प्रकार K के लिए क्रोमेल-अलुमेल, प्रकार J के लिए आयरन-कॉन्स्टेंटन) माप जंक्शन पर जुड़े।
माप जंक्शन और संदर्भ जंक्शन के बीच तापमान अंतर के अनुपात में एक वोल्टेज उत्पन्न करता है।
जांच शीट:
एक सुरक्षात्मक बाहरी परत (अक्सर स्टेनलेस स्टील, इनकोनेल, या सिरेमिक से बना) जो थर्मोकपल को कठोर वातावरण से बचाता है।
यांत्रिक शक्ति और जंग, घर्षण और उच्च तापमान के प्रतिरोध प्रदान करता है।
इन्सुलेशन:
खनिज इन्सुलेशन (जैसे, मैग्नीशियम ऑक्साइड, एमजीओ) का उपयोग आमतौर पर थर्मोकपल तारों को विद्युत रूप से अलग करने और थर्मल चालकता में सुधार करने के लिए किया जाता है।
कनेक्शन हेड या टर्मिनल:
जांच का अंत जहां थर्मोकपल के तारों को विस्तार के तारों या एक मापने के उपकरण से जोड़ा जाता है।
इसमें एक टर्मिनल ब्लॉक, कनेक्टर या एकीकृत ट्रांसमीटर शामिल हो सकता है।
वैकल्पिक विशेषताएं:
ट्रांसमीटर:थर्मोकपल सिग्नल को एक मानकीकृत आउटपुट में परिवर्तित करता है (जैसे, 4-20 एमए या डिजिटल सिग्नल) ।
लचीला या कठोर डिजाइन: आवेदन के आधार पर, जांच कठोर या लचीली हो सकती है।
ग्रिड या फ्लैंग्स के साथ माउंटिंग:टैंकों, पाइप या मशीनरी में आसान स्थापना के लिए।

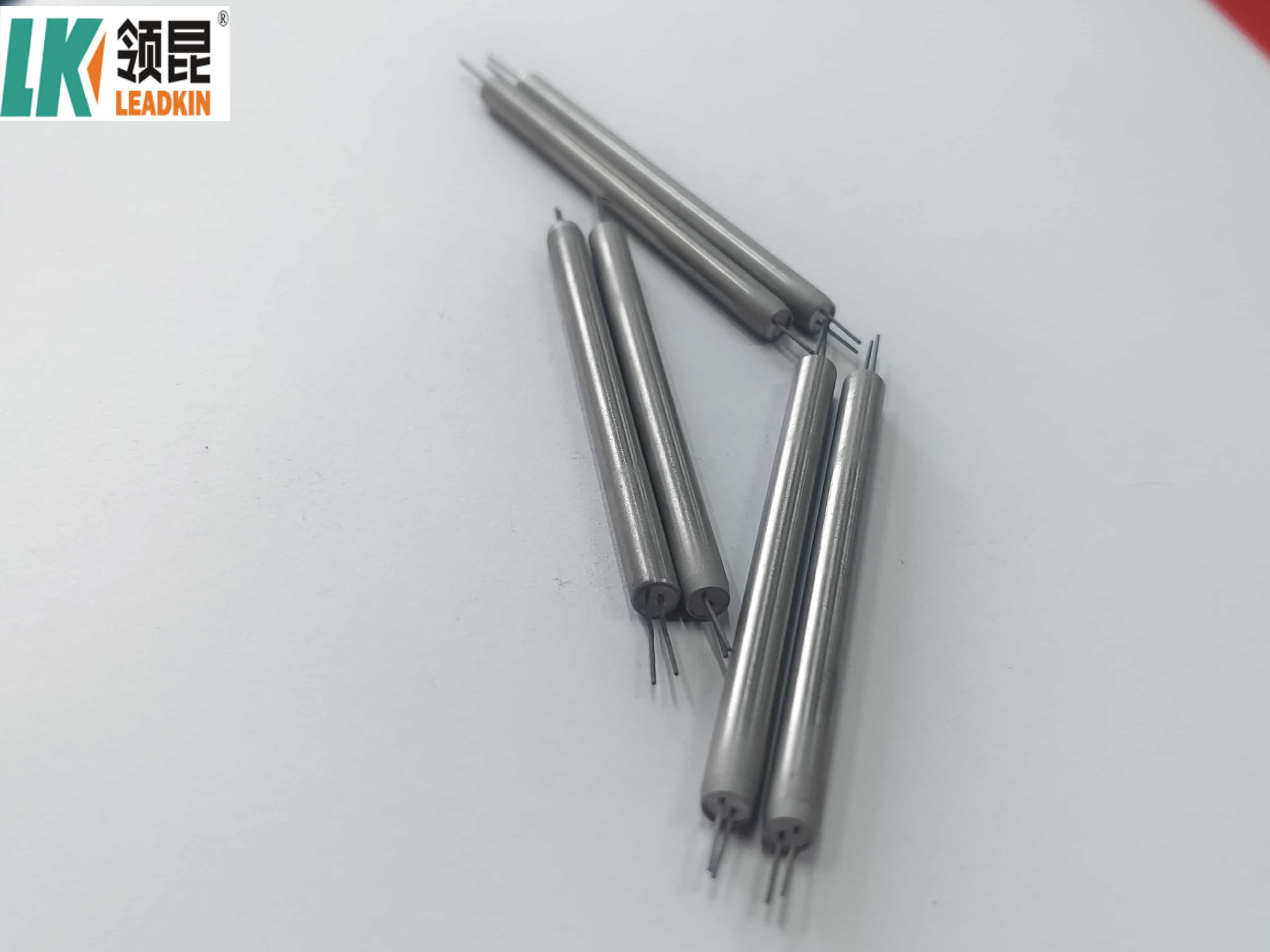

A. मुख्य उत्पाद
B. पैकेज
हम उच्च अछूता प्रतिरोध सुनिश्चित करने के लिए गर्मी सिकुड़ने पाइप और प्लास्टिक की फिल्म जोड़ते हैं।
मार्किंग नोट्स को छोड़कर, हमारे पास प्रत्येक कॉइल केबल के लिए पास कार्ड और परीक्षण रिपोर्ट भी है।
C. Mi केबल उत्पादन लाइन
हमारे पास उच्च गुणवत्ता वाले पेशेवर उत्पाद हैं, साथ ही उन्नत उत्पाद लाइनें और उपकरण हैं।सभी उत्पाद अंतरराष्ट्रीय गुणवत्ता मानकों का अनुपालन करते हैं और दुनिया भर के विभिन्न बाजारों में बहुत सराहना की जाती है।बाजार की बढ़ती मांगों के साथ-साथ, हम उत्पादन प्रणालियों में सुधार, गुणवत्ता में सुधार के लिए उत्पादों को अपडेट करके ग्राहकों को लगातार संतुष्ट करते हैं।
