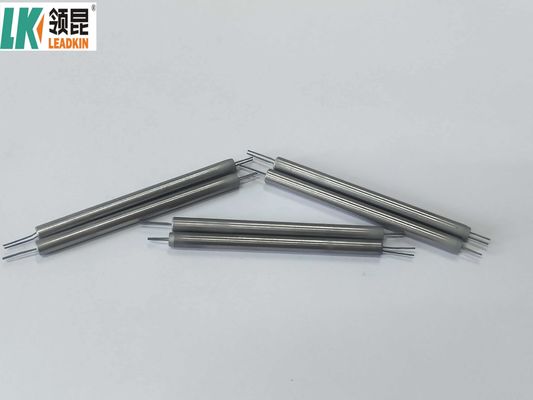

K/N/E/J/T/S/R/B प्रकार के थर्मोकॉपल तापमान जांच
| Brand Name: | LEADKIN | Core: | 2,3,4,6 |
| Insulation: | एम जी ओ | Warranty: | 1 वर्ष |
| Temperature Range: | 200℃-1000℃ | Accuracy: | कक्षा I、II、III |
| Outside Dia: | 0.5-12.7 मिमी | Package: | Carton. गत्ते का डिब्बा। Pallet चटाई |
| Function: | तापमान परीक्षण | Cable Length: | 1-5 मी या अनुकूलित |
| Certification: | ISO9001, IATF16949, CE | Thermocouple Type: | के/एन/ई/जे/टी/एस/आर/बी |
| High Light: | बी प्रकार के थर्मोकपल तापमान जांच,J प्रकार के थर्मोकपल तापमान जांच,K प्रकार के थर्मोकपल तापमान जांच |
||
त्वरित विवरण:
प्रकारःK/N/E/J/T/S/R/B
उत्पत्ति का स्थान: झेजियांग, चीन (महाद्वीप)
सटीकताः I-0.4%t, II-0.75%t, III-1.5%t
कोर संख्याः 2,3,4,6
अकार्बनिक खनिज अछूता सीसा सामग्रीः Ni, Cu
इन्सुलेटरः 99.6% उच्च शुद्धता MgO
प्रमाणपत्र:आईएसओ9001, आईएटीएफ 16949 CE
अनुप्रयोगः थर्मोकपल और उपकरण मशीन के साथ कनेक्शन
शीट सामग्रीः 0Cr18Ni10Ti,SS304S, SS316L, SS316, Cu
शीथ व्यास (मिमी): φ3.0, φ4.0, φ6.0, φ8.0
शीट वायर टाइप K के लिए प्रकारः
| उत्पाद का नाम | कोड | प्रकार | शैथ सामग्री | Dia के बाहर. | तापमान |
| NiCr-NiSi/NiCr-NiAl | के.के. | क | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCrSi-NiSi | एन.के. | एन | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCr-Konstantan | ई.के. | ई | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| फे-कॉन्स्टेंटन | जेके | J | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| कु-कॉन्स्टेंटन | टीके | टी | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| RhPt10-Ph | एसके | एस | इनकोनेल६०० | 6.0-12.7 | 1100 |
बख्तरबंद थर्मोकपल्स के सेवा जीवन और तापमान सीमा पर विभिन्न तापमान मापने वाले माध्यमों और सेवा स्थितियों का प्रभाव पड़ता है, तालिका में दिए गए डेटा केवल अनुशंसित डेटा हैं।
शीट वायर प्रकार K के लिए सटीकता
| प्रकार | वर्ग I | वर्ग II | ||
| सटीकता | तापमान सीमा | सटीकता | तापमान सीमा | |
| क | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-1000°C | ±0.75% | 375°C-1000°C | |
| एन | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-1000°C | ±0.75% | 375°C-1000°C | |
| ई | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-800°C | ±0.75% | 375°C-800°C | |
| J | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-800°C | ±0.75% | 375°C-800°C | |
| टी | ±0.5°C | -40~125°C | ±1.0°C | -40~125°C |
| ±0.4% | 125°C-350°C | ±0.75% | 125°C-350°C | |
| एस | 0-1100°C | ±1.0°C | 0-1100°C | ±1.5°C |
इस उत्पाद के बारे मेंः
आवेदन
औद्योगिक: भट्टियों, भट्टियों, गैस टरबाइनों और अन्य उच्च तापमान अनुप्रयोगों में उपयोग किया जाता है।
एचवीएसी: तापमान नियंत्रण के लिए हीटिंग, वेंटिलेशन और एयर कंडीशनिंग सिस्टम में प्रयोग किया जाता है।
ऑटोमोटिवः निकास गैस तापमान माप और इंजन निगरानी में प्रयोग किया जाता है।
खाद्य उद्योगः खाना पकाने और प्रसंस्करण वातावरण में तापमान की निगरानी करता है।
फायदे और नुकसान
लाभः
व्यापक तापमान सीमा।
सरल निर्माण और मजबूत डिजाइन।
त्वरित प्रतिक्रिया समय और उपयोग में आसानी।
नुकसानः
आरटीडी जैसे अन्य सेंसरों की तुलना में सीमित सटीकता।
गैर-रैखिक आउटपुट को मुआवजे की आवश्यकता होती है।
विद्युत चुम्बकीय हस्तक्षेप के लिए संवेदनशील।
सुरक्षा और हैंडलिंग
थर्मल शॉक: क्षति को रोकने के लिए तेज तापमान परिवर्तन से बचें।
संक्षारक वातावरणः संक्षारण को रोकने के लिए उपयुक्त सामग्री का प्रयोग करें।
संभालना: जंक्शन और तारों को यांत्रिक क्षति से बचने के लिए सावधानी से संभालें।
रखरखाव
सटीक रीडिंग सुनिश्चित करने के लिए नियमित रूप से निरीक्षण और कैलिब्रेट करें।
यदि संदूषण का संदेह है तो जंक्शन क्षेत्र को साफ करें।
निष्कर्ष
थर्मोकपल्स बहुमुखी तापमान सेंसर हैं जो विभिन्न प्रकार के अनुप्रयोगों के लिए उपयुक्त हैं।और उचित हैंडलिंग औद्योगिक और प्रयोगशाला दोनों सेटिंग्स में प्रभावी उपयोग के लिए महत्वपूर्ण है.
इन्सुलेशनः
इन्सुलेटिंग सामग्री (जैसे सिरेमिक या फाइबरग्लास) का उपयोग अक्सर पर्यावरण के प्रभावों से थर्मोकपल तारों की रक्षा करने और विद्युत हस्तक्षेप को रोकने के लिए किया जाता है।
शीथ:
एक सुरक्षात्मक बाहरी परत, आमतौर पर स्टेनलेस स्टील या इनकोनेल से बनी होती है, जो थर्मोकपल को कठोर वातावरण, यांत्रिक क्षति और रासायनिक जोखिम से बचाने के लिए घेरती है।
समापन सिर:
गैर-जंक्शन छोर पर, थर्मोकपल के तारों को माप यंत्रों से आसान लगाव के लिए एक टर्मिनल ब्लॉक से जोड़ा जाता है।
कार्य सिद्धांत
थर्मोकपल Seebeck प्रभाव के आधार पर काम करता है,जो बताता है कि एक वोल्टेज (थर्मोइलेक्ट्रिक वोल्टेज) उत्पन्न होता है जब गर्म जंक्शन (जहां दो धातु मिलते हैं) और ठंडे जंक्शन (संदर्भ बिंदु) के बीच तापमान अंतर होता है.
उत्पन्न वोल्टेज मिलीवोल्ट में मापा जाता है और प्रत्येक प्रकार के थर्मोकपल के लिए विशिष्ट कैलिब्रेशन तालिकाओं (NIST तालिकाओं) के अनुसार जंक्शन के बीच तापमान अंतर से संबंधित है.
अनुप्रयोग:
- ठोस अपशिष्ट जलानेवाला
- धातुओं का पाउडर सिंटर करना
- सिरेमिक सामग्रियों का आग लगाना
- गैस या तेल से चलने वाली भट्टियाँ
- ईंधन से चलने वाले हीट एक्सचेंजर
- बॉक्स ओवन
- परमाणु या हाइड्रोकार्बन आधारित ऊर्जा संयंत्र
- और कई और...
उत्पाद चित्र:
कंपनी की जानकारी:
A. मुख्य उत्पाद
B. पैकेज
हम उच्च अछूता प्रतिरोध सुनिश्चित करने के लिए गर्मी सिकुड़ने पाइप और प्लास्टिक की फिल्म जोड़ते हैं।
मार्किंग नोट्स को छोड़कर, हमारे पास प्रत्येक कॉइल केबल के लिए पास कार्ड और परीक्षण रिपोर्ट भी है।
C. Mi केबल उत्पादन लाइन
हमारे पास उच्च गुणवत्ता वाले पेशेवर उत्पाद हैं, साथ ही उन्नत उत्पाद लाइनें और उपकरण हैं।सभी उत्पाद अंतरराष्ट्रीय गुणवत्ता मानकों का अनुपालन करते हैं और दुनिया भर के विभिन्न बाजारों में बहुत सराहना की जाती है।बाजार की बढ़ती मांगों के साथ-साथ, हम उत्पादन प्रणालियों में सुधार, गुणवत्ता में सुधार के लिए उत्पादों को अपडेट करके ग्राहकों को लगातार संतुष्ट करते हैं।
आदेश सूचना:
1सटीक उद्धरण।
2- मूल्य, व्यापार अवधि, लीड समय, भुगतान अवधि आदि की पुष्टि करें।
3. लीडकिन बिक्री लीडकिन मुहर के साथ प्रोफार्मा चालान भेजें।
4ग्राहक जमा के लिए भुगतान की व्यवस्था करता है और हमें बैंक स्लिप भेजता है।
5मध्य उत्पादन-प्रोडक्शन लाइन को दिखाने के लिए तस्वीरें भेजें जिसमें आप अपने उत्पादों को देख सकते हैं। अनुमानित वितरण समय की पुष्टि करें।
6. उत्पादन-महा उत्पादन उत्पादों की तस्वीरें समाप्त करें।
7ग्राहक शेष राशि का भुगतान करते हैं और लीडकिन माल भेजता है। ट्रैकिंग नंबर को सूचित करें और ग्राहकों के लिए स्थिति की जांच करें।
8जब आप माल प्राप्त करते हैं और उनसे संतुष्ट हो जाते हैं तो आदेश पूरी तरह से समाप्त हो जाता है।
9गुणवत्ता, सेवा, बाजार प्रतिक्रिया और सुझाव के बारे में लीडकिन को प्रतिक्रिया दें। और हम बेहतर करेंगे।
