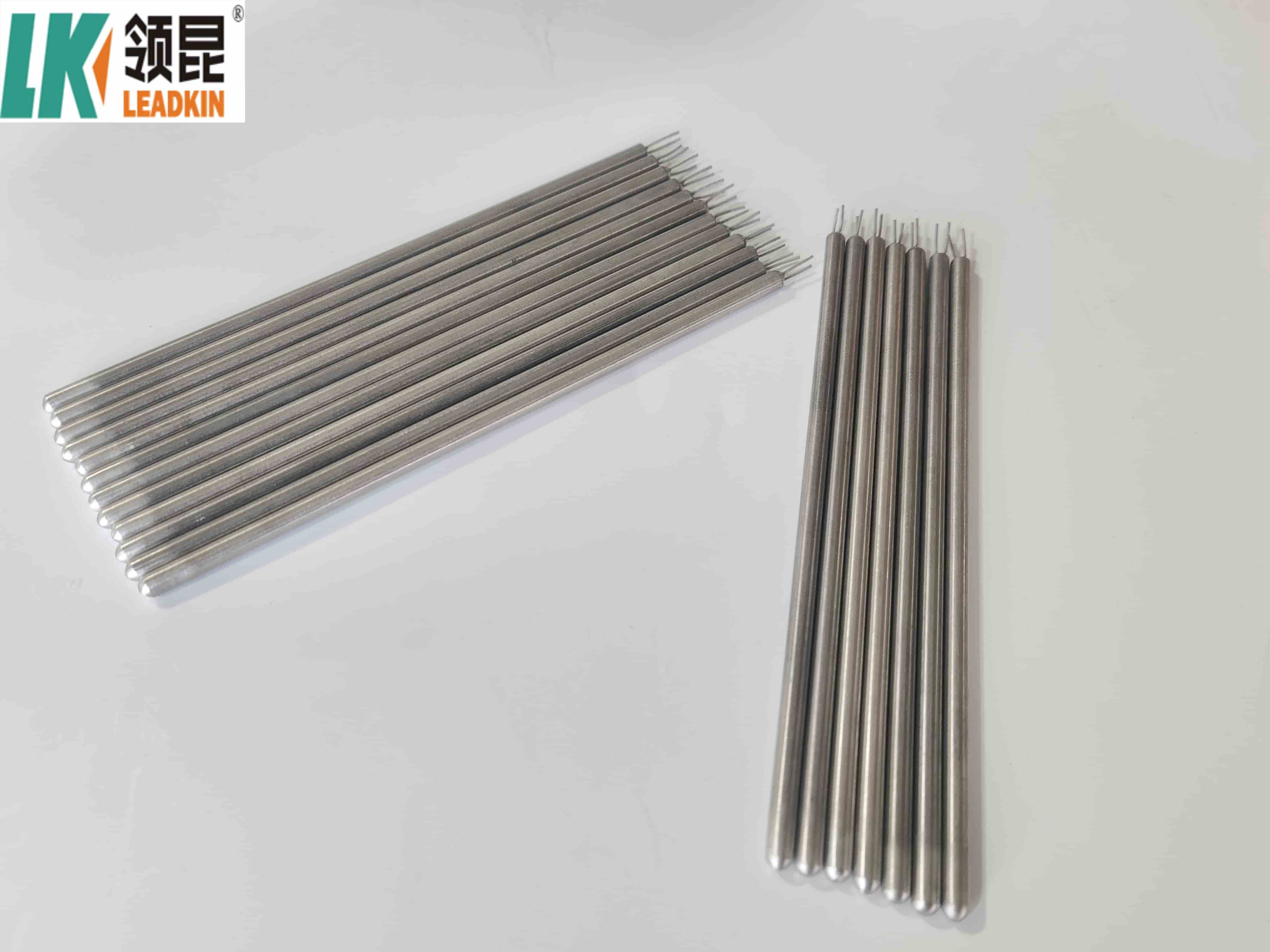

प्रकारःK/N/E/J/T/S/R/B
उत्पत्ति का स्थान: झेजियांग, चीन (महाद्वीप)
सटीकताः I-0.4%t, II-0.75%t, III-1.5%t
कोर संख्याः 2,3,4,6
अकार्बनिक खनिज अछूता सीसा सामग्रीः Ni, Cu
इन्सुलेटरः 99.6% उच्च शुद्धता MgO
प्रमाणपत्र:आईएसओ9001, आईएटीएफ 16949 CE
अनुप्रयोगः थर्मोकपल और उपकरण मशीन के साथ कनेक्शन
शीट सामग्रीः 0Cr18Ni10Ti,SS304S, SS316L, SS316, Cu
शीथ व्यास (मिमी): φ3.0, φ4.0, φ6.0, φ8.0
| उत्पाद का नाम | कोड | प्रकार | शैथ सामग्री | Dia के बाहर. | तापमान |
| NiCr-NiSi/NiCr-NiAl | के.के. | क | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCrSi-NiSi | एन.के. | एन | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCr-Konstantan | ई.के. | ई | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| फे-कॉन्स्टेंटन | जेके | J | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| कु-कॉन्स्टेंटन | टीके | टी | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| RhPt10-Ph | एसके | एस | इनकोनेल६०० | 6.0-12.7 | 1100 |
बख्तरबंद थर्मोकपल्स के सेवा जीवन और तापमान सीमा पर विभिन्न तापमान मापने वाले माध्यमों और सेवा स्थितियों का प्रभाव पड़ता है, तालिका में दिए गए डेटा केवल अनुशंसित डेटा हैं।
| प्रकार | वर्ग I | वर्ग II | ||
| सटीकता | तापमान सीमा | सटीकता | तापमान सीमा | |
| क | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-1000°C | ±0.75% | 375°C-1000°C | |
| एन | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-1000°C | ±0.75% | 375°C-1000°C | |
| ई | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-800°C | ±0.75% | 375°C-800°C | |
| J | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-800°C | ±0.75% | 375°C-800°C | |
| टी | ±0.5°C | -40~125°C | ±1.0°C | -40~125°C |
| ±0.4% | 125°C-350°C | ±0.75% | 125°C-350°C | |
| एस | 0-1100°C | ±1.0°C | 0-1100°C | ±1.5°C |
थर्मोकॉपर तापमान जांच के फायदे
व्यापक तापमान सीमाः क्रायोजेनिक स्तर से लेकर उच्च तापमान तक तापमान की एक विस्तृत श्रृंखला को माप सकता है।
तेज़ प्रतिक्रिया समय: थर्मोकपल्स अपने छोटे आकार के कारण तापमान परिवर्तनों पर तेजी से प्रतिक्रिया दे सकते हैं।
स्थायित्व: टिकाऊ और कठोर वातावरण और परिस्थितियों का सामना कर सकता है।
सरलताः सरल निर्माण और उपयोग करने में आसान है, जिससे वे विभिन्न अनुप्रयोगों के लिए उपयुक्त हैं।
थर्मोकॉपर तापमान जांच के नुकसान
गैर-रैखिक आउटपुटः आउटपुट वोल्टेज तापमान के साथ रैखिक नहीं है, जिसके लिए कैलिब्रेशन की आवश्यकता होती है।
संदर्भ जंक्शन मुआवजाः सटीक रीडिंग सुनिश्चित करने के लिए ठंडे जंक्शन के लिए मुआवजे की आवश्यकता होती है।
तापमान विचलन: समय के साथ धातुओं के थर्मोइलेक्ट्रिक गुण बदल सकते हैं, जिससे सटीकता प्रभावित होती है।
शोर के प्रति संवेदनशीलताः थर्मोकपल्स विद्युत चुम्बकीय हस्तक्षेप से प्रभावित हो सकते हैं, जिसके लिए सावधानीपूर्वक स्थापना की आवश्यकता होती है।
निष्कर्ष
विभिन्न उद्योगों और अनुप्रयोगों में सटीक तापमान माप के लिए थर्मोकपल तापमान जांच आवश्यक उपकरण हैं।इनका डिजाइन और संचालन विभिन्न प्रकार के तापमान माप की अनुमति देता है, उन्हें औद्योगिक और वैज्ञानिक दोनों अनुप्रयोगों के लिए उपयुक्त बनाना।विशिष्ट तापमान माप आवश्यकताओं के लिए उपयुक्त थर्मोकपल का चयन करने के लिए महत्वपूर्ण है.
प्रतिरोध तापमान डिटेक्टर (RTD) केबल एक प्रकार का विद्युत केबल है जो RTD का उपयोग करके तापमान माप अनुप्रयोगों के लिए डिज़ाइन किया गया है।आरटीडी सेंसर हैं जो सेंसर तत्व (आमतौर पर शुद्ध धातु से बने) के प्रतिरोध को जोड़कर तापमान मापते हैं।यहाँ आरटीडी केबलों के बारे में कुछ मुख्य बिंदु दिए गए हैंः
आरटीडी केबलों की मुख्य विशेषताएं:
निर्माण: आरटीडी केबलों में आमतौर पर कई कंडक्टर होते हैं, जो अक्सर तांबे से बने होते हैं, जो शॉर्ट सर्किट को रोकने के लिए अछूते होते हैं।या सिलिकॉन) आवेदन और पर्यावरण की स्थिति के आधार पर.
कंडक्टरों की संख्या: आरटीडी केबलों में दो, तीन या चार तार हो सकते हैं। कॉन्फ़िगरेशन सटीकता और सीसा प्रतिरोध की क्षतिपूर्ति करने की क्षमता को प्रभावित करता हैः
2-वायरः सबसे सरल विन्यास, लेकिन माप को प्रभावित करने वाले सीसा प्रतिरोध के कारण कम सटीक।
3-वायरः अधिक आम, यह कुछ लीड प्रतिरोध की भरपाई करता है, सटीकता में सुधार करता है।
4-वायरः माप से लीड प्रतिरोध को पूरी तरह से समाप्त करके उच्चतम सटीकता प्रदान करता है।
हम उच्च अछूता प्रतिरोध सुनिश्चित करने के लिए गर्मी सिकुड़ने पाइप और प्लास्टिक की फिल्म जोड़ते हैं।
मार्किंग नोट्स को छोड़कर, हमारे पास प्रत्येक कॉइल केबल के लिए पास कार्ड और परीक्षण रिपोर्ट भी है।
हमारे पास उच्च गुणवत्ता वाले पेशेवर उत्पाद हैं, साथ ही उन्नत उत्पाद लाइनें और उपकरण हैं।सभी उत्पाद अंतरराष्ट्रीय गुणवत्ता मानकों का अनुपालन करते हैं और दुनिया भर के विभिन्न बाजारों में बहुत सराहना की जाती है।बाजार की बढ़ती मांगों के साथ-साथ, हम उत्पादन प्रणालियों में सुधार, गुणवत्ता में सुधार के लिए उत्पादों को अपडेट करके ग्राहकों को लगातार संतुष्ट करते हैं।
1सटीक उद्धरण।
2- मूल्य, व्यापार अवधि, लीड समय, भुगतान अवधि आदि की पुष्टि करें।
3. लीडकिन बिक्री लीडकिन मुहर के साथ प्रोफार्मा चालान भेजें।
4ग्राहक जमा के लिए भुगतान की व्यवस्था करता है और हमें बैंक स्लिप भेजता है।
5मध्य उत्पादन-प्रोडक्शन लाइन को दिखाने के लिए तस्वीरें भेजें जिसमें आप अपने उत्पादों को देख सकते हैं। अनुमानित वितरण समय की पुष्टि करें।
6. उत्पादन-महा उत्पादन उत्पादों की तस्वीरें समाप्त करें।
7ग्राहक शेष राशि का भुगतान करते हैं और लीडकिन माल भेजता है। ट्रैकिंग नंबर को सूचित करें और ग्राहकों के लिए स्थिति की जांच करें।
8जब आप माल प्राप्त करते हैं और उनसे संतुष्ट हो जाते हैं तो आदेश पूरी तरह से समाप्त हो जाता है।
9गुणवत्ता, सेवा, बाजार प्रतिक्रिया और सुझाव के बारे में लीडकिन को प्रतिक्रिया दें। और हम बेहतर करेंगे।
