लंबाई 1-5m या उपकरण कनेक्शन के लिए अनुकूलित थर्मोकपल केबल ISO9001 प्रमाणित
| Brand Name: | LEADKIN | Insulation: | एम जी ओ |
| Warranty: | 1 वर्ष | Temperature Range: | -200°C-1300°C |
| Accuracy: | कक्षा I、II、III | Outside Dia: | 0.5-12.7 मिमी |
| Package: | Carton. गत्ते का डिब्बा। Pallet चटाई | Function: | तापमान परीक्षण |
| Theory: | तापमान संवेदक | Cable Length: | 1-5 मी या अनुकूलित |
| Certification: | ISO9001, IATF16949, CE | Core: | एकल दोगुना |
| Thermocouple Type: | के/एन/ई/जे/टी/एस/आर/बी | ||
| High Light: | अनुकूलित थर्मोकपल केबल,उपकरण कनेक्शन थर्मोकप्ल केबल,लंबाई 1-5m थर्मोकप्ल केबल |
||
त्वरित विवरण:
प्रकारःK/N/E/J/T/S/R/B
उत्पत्ति का स्थान: झेजियांग, चीन (महाद्वीप)
सटीकताः I-0.4%t, II-0.75%t, III-1.5%t
कोर संख्याः एकल / डबल
इन्सुलेटरः 99.6% उच्च शुद्धता MgO
प्रमाणपत्र:आईएसओ9001, आईएटीएफ 16949 CE
अनुप्रयोगः थर्मोकपल और उपकरण मशीन के साथ कनेक्शन
कंडक्टर सामग्रीःNiCr-NiSi, NiCrSi-NiSi, NiCr-Konstantan, Fe-Konstantan, Cu-Konstantan
शीट सामग्रीः Inconel600, 0Cr18Ni10Ti,SS304S,SS316L,SS310,SS316,GH3030, GH3039, GH747
शीट व्यास (मिमी): 0.5 मिमी से 12.7 मिमी तकःφ0.5,φ1.0, φ1.5(1.6), φ2.0, φ3.0(3.2), φ4.0,φ5.0(4.8),φ6.0(6.4),φ8.0,φ127
शीट वायर टाइप K के लिए प्रकारः
| उत्पाद का नाम | कोड | प्रकार | शैथ सामग्री | Dia के बाहर. | तापमान |
| NiCr-NiSi/NiCr-NiAl | के.के. | क | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCrSi-NiSi | एन.के. | एन | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| SS310 Inconel600 | 0.5-1.0 | 500 | |||
| 1.5-3.2 | 800 | ||||
| 4.0-6.4 | 900 | ||||
| 8.0-12.7 | 1000 | ||||
| NiCr-Konstantan | ई.के. | ई | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| फे-कॉन्स्टेंटन | जेके | J | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| कु-कॉन्स्टेंटन | टीके | टी | SS304 SS316 | 0.5-1.0 | 400 |
| 1.5-3.2 | 600 | ||||
| 4.0-8.0 | 800 | ||||
| RhPt10-Ph | एसके | एस | इनकोनेल६०० | 6.0-12.7 | 1100 |
बख्तरबंद थर्मोकपल्स के सेवा जीवन और तापमान सीमा पर विभिन्न तापमान मापने वाले माध्यमों और सेवा स्थितियों का प्रभाव पड़ता है, तालिका में दिए गए डेटा केवल अनुशंसित डेटा हैं।
शीट वायर प्रकार K के लिए सटीकता
| प्रकार | वर्ग I | वर्ग II | ||
| सटीकता | तापमान सीमा | सटीकता | तापमान सीमा | |
| क | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-1000°C | ±0.75% | 375°C-1000°C | |
| एन | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-1000°C | ±0.75% | 375°C-1000°C | |
| ई | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-800°C | ±0.75% | 375°C-800°C | |
| J | ±1.5°C | -40~375°C | ±2.5°C | -40~375°C |
| ±0.4% | 375°C-800°C | ±0.75% | 375°C-800°C | |
| टी | ±0.5°C | -40~125°C | ±1.0°C | -40~125°C |
| ±0.4% | 125°C-350°C | ±0.75% | 125°C-350°C | |
| एस | 0-1100°C | ±1.0°C | 0-1100°C | ±1.5°C |
इस उत्पाद के बारे मेंः
थर्मोकपल्स व्यापक रूप से उपयोग किए जाने वाले तापमान सेंसर हैं जो थर्मोइलेक्ट्रिसिटी के सिद्धांत पर काम करते हैं। उनमें दो भिन्न धातु के तार होते हैं जो एक छोर पर जुड़े होते हैं,जहां एक वोल्टेज उत्पन्न होता है जो जंक्शन और तारों के अन्य छोरों के बीच तापमान अंतर से मेल खाता हैथर्मोकपल्स के उपयोग पर कुछ मुख्य बिंदु और नोट्स दिए गए हैंः
संचालन का सिद्धांत
सीबेक प्रभाव: थर्मोकपल्स का मूल कार्यप्रणाली सीबेक प्रभाव है।जहां एक वोल्टेज उत्पन्न होता है जब जंक्शन (गर्म जंक्शन) और संदर्भ छोर (ठंडे जंक्शन) के बीच तापमान का अंतर होता है.
आउटपुट वोल्टेजः उत्पन्न वोल्टेज तापमान अंतर के आनुपातिक है, जिससे तापमान माप की अनुमति मिलती है।
थर्मोकपल्स के प्रकार
सामान्य प्रकार:
प्रकार K (क्रोमेल-अल्युमेल): व्यापक तापमान सीमा (-200°C से 1260°C), सामान्य प्रयोजन अनुप्रयोगों के लिए अच्छा है।
प्रकार जे (आयरन-कॉन्स्टेंटन): सीमित सीमा (-40°C से 750°C), कम तापमान के लिए उपयुक्त।
टाइप टी (कॉपर-कॉन्स्टेंटन): क्रायोजेनिक्स और निम्न तापमान (-200°C से 350°C) अनुप्रयोगों के लिए अच्छा है।
प्रकार ई (क्रोमेल-कॉन्स्टैंटन): अच्छी संवेदनशीलता और सीमा (-200°C से 900°C) ।
प्रकार N (निक्रोसिल-निसिल): उच्च तापमान (1300°C तक) के लिए स्थिर और कठोर वातावरण के लिए उपयुक्त।
थर्मोकपल क्या है?
- थर्मोकपल एक प्रकार का ट्रांसड्यूसर है जो थर्मल ऊर्जा को विद्युत ऊर्जा में परिवर्तित करता है। यह एक जंक्शन बनाने के लिए असमान धातुओं के तारों को जोड़कर बनाया जाता है।जब इस जंक्शन पर तापमान बदलता है, यह एक वोल्टेज उत्पन्न करता है जिसे मापा जा सकता है और तापमान निर्धारित करने के लिए उपयोग किया जा सकता है।
- थर्मोकपल Seebeck प्रभाव के आधार पर काम करता है जो कहता है कि जब एक जंक्शन पर अलग-अलग धातुओं को जोड़ा जाता है, तो वे एक छोटी,उस जंक्शन पर तापमान में परिवर्तन के जवाब में मापने योग्य वोल्टेजउत्पादित वोल्टेज की परिमाण तापमान परिवर्तन और उपयोग की जाने वाली धातुओं के गुणों दोनों पर निर्भर करती है।
- एक थर्मोकपल दो अलग-अलग धातुओं से बने अछूते तारों से बना होता है, जो एक मापने वाले उपकरण से जुड़े होते हैं।यह विभिन्न प्रक्रियाओं और उपकरणों के लिए सुरक्षा और निगरानी उपकरण के रूप में कार्य करता है, महत्वपूर्ण तापमान माप प्रदान करता है और उचित संचालन सुनिश्चित करता है।
- एक थर्मोकपल के कामकाज को नीचे दी गई छवि में दर्शाया गया है। जैसे-जैसे बाएं तरफ तारों के जंक्शन पर तापमान बढ़ता है,परिणामस्वरूप तापमान परिवर्तन दाईं ओर गेज पर प्रदर्शित किया जाता है.
- थर्मोकपल असेंबली को कठोर, कठोर और मांग वाले वातावरण में उपयोग के लिए डिज़ाइन किया गया है। थर्मोकपल का चयन तापमान सीमा, परिवेश वातावरण,और मापा जा रहा मीडिया का प्रकारइसके अतिरिक्त, थर्मोकपल का आकार और आकार विशिष्ट अनुप्रयोग के अनुरूप है, जिसमें आवश्यक सटीकता और प्रतिक्रिया गति जैसे कारकों पर विचार किया जाता है।

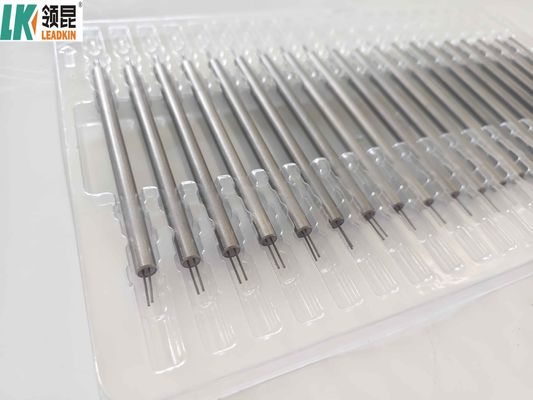

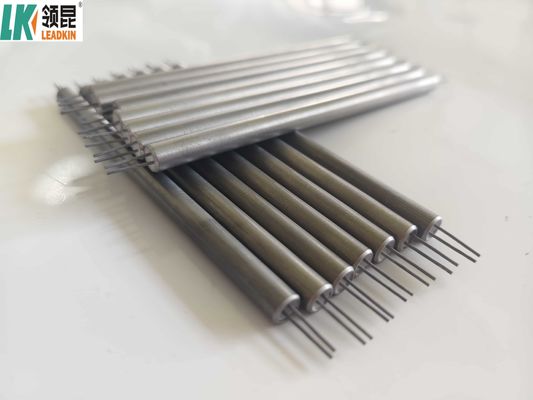

उत्पाद चित्र
कंपनी की जानकारी:
A. मुख्य उत्पाद
उत्पादों का विवरण:
B. पैकेज
हम उच्च अछूता प्रतिरोध सुनिश्चित करने के लिए गर्मी सिकुड़ने पाइप और प्लास्टिक की फिल्म जोड़ते हैं।
मार्किंग नोट्स को छोड़कर, हमारे पास प्रत्येक कॉइल केबल के लिए पास कार्ड और परीक्षण रिपोर्ट भी है।
C. Mi केबल उत्पादन लाइन
हमारे पास उच्च गुणवत्ता वाले पेशेवर उत्पाद हैं, साथ ही उन्नत उत्पाद लाइनें और उपकरण हैं।सभी उत्पाद अंतरराष्ट्रीय गुणवत्ता मानकों का अनुपालन करते हैं और दुनिया भर के विभिन्न बाजारों में बहुत सराहना की जाती है।बाजार की बढ़ती मांगों के साथ-साथ, हम उत्पादन प्रणालियों में सुधार, गुणवत्ता में सुधार के लिए उत्पादों को अपडेट करके ग्राहकों को लगातार संतुष्ट करते हैं।
आदेश सूचना:
1सटीक उद्धरण।
2- मूल्य, व्यापार अवधि, लीड समय, भुगतान अवधि आदि की पुष्टि करें।
3. लीडकिन बिक्री लीडकिन मुहर के साथ प्रोफार्मा चालान भेजें।
4ग्राहक जमा के लिए भुगतान की व्यवस्था करता है और हमें बैंक स्लिप भेजता है।
5मध्य उत्पादन-प्रोडक्शन लाइन को दिखाने के लिए तस्वीरें भेजें जिसमें आप अपने उत्पादों को देख सकते हैं। अनुमानित वितरण समय की पुष्टि करें।
6. उत्पादन-महा उत्पादन उत्पादों की तस्वीरें समाप्त करें।
7ग्राहक शेष राशि का भुगतान करते हैं और लीडकिन माल भेजता है। ट्रैकिंग नंबर को सूचित करें और ग्राहकों के लिए स्थिति की जांच करें।
8जब आप माल प्राप्त करते हैं और उनसे संतुष्ट हो जाते हैं तो आदेश पूरी तरह से समाप्त हो जाता है।
9गुणवत्ता, सेवा, बाजार प्रतिक्रिया और सुझाव के बारे में लीडकिन को प्रतिक्रिया दें। और हम बेहतर करेंगे।
